palette 动画模块编辑器 开发日志

threejsmmdPalette

开发 Animation 模块的阶段性总结,该模归属于Palette编辑器项目

关键帧动画是一种通过设置动画序列中关键时刻的状态变化，然后在这些关键帧之间自动生成过渡效果的动画技术。

动机与项目立项

“Animation”模块是“Palette”项目的核心部分之一，旨在提供强大且灵活的动画编辑功能。通过这个模块，用户可以创建、编辑和管理关键帧动画，赋予3D模型生命。关键帧动画是3D动画制作的基础，通过在时间线上设置关键的姿态或位置，系统会自动计算和补间中间帧，从而实现流畅的过渡效果。这一功能使得用户能够高效地制作复杂的动画序列，无需逐帧手动调整。

核心功能设计

在“Palette”的“Animation”模块中，关键帧动画的实现是其核心功能之一。关键帧动画的基本原理是通过在时间轴上的特定位置设置关键帧，这些关键帧包含了3D模型在某一时刻的具体状态，如位置、旋转、缩放等。

为了保证动画的流畅性和可控性，“Palette”采用了多种插值方法，如线性插值和贝塞尔曲线。线性插值可以创建均匀过渡的动画，而贝塞尔曲线则提供了更灵活的控制，可以实现更自然的运动轨迹。在开发过程中，如何平衡精确性与计算效率是一个关键挑战。

关键帧系统

实现添加、删除、修改关键帧的功能，并支持不同属性（位置、旋转、缩放等）的动画。

关键帧系统是动画编辑器的核心部分，它负责管理和处理动画中各个关键时刻的状态，并生成这些关键时刻之间的平滑过渡效果。这个系统需要处理以下几个关键方面：

关键帧,轨道的定义与管理

关键帧对象的抽象原型结构

abstract class KeyframeProto {
    readonly abstract attribute: string;
    time: number = 0;
    value: Object3DAttributeData;

    readonly parameterPositions: number[] = [];
    readonly sampleValues: number[] = [];


    readonly uuid: string;
    readonly object: THREE.Object3D;

    constructor(object: THREE.Object3D, time: number, value: Object3DAttributeData) {}

    update() {}
}

KeyframeProto 类是一个关键帧的抽象原型类，定义了与关键帧相关的一些核心属性和方法，并且为派生类提供了基础结构。

  1. 关键帧的基本属性 attribute (string)：attribute 是一个抽象的只读属性，用于指示这个关键帧所绑定的对象属性类型（例如位置、旋转等）。由于是抽象的，这个属性需要在派生类中具体实现，确保每个关键帧都能明确知道自己操作的是什么属性。 time (number)：time 表示这个关键帧在动画中的时间点，通常以秒或帧数为单位。它决定了关键帧在时间轴上的位置。 value (Object3DAttributeData)：value 存储了与这个关键帧相关的属性值（如位置坐标、旋转四元数等）。这个值可能是一个简单的数值，也可能是一个复杂的数据结构（例如 3D 坐标）。 uuid (string)：uuid 是一个唯一标识符，用于标识每一个关键帧。它结合了对象的 UUID 和随机字符串，以确保每个关键帧的唯一性。
  2. 对象引用 object (THREE.Object3D)：object 是 Three.js 中的 3D 对象的引用。每个关键帧都与一个特定的 3D 对象相关联，通过这个引用，可以访问和操作这个对象的属性。
  3. 插值数据 parameterPositions (number[])：parameterPositions 是一个数组，用来存储与关键帧时间相关的参数位置。通常，在插值过程中，时间参数会映射到参数位置，以便生成平滑的过渡效果。 sampleValues (number[])：sampleValues 用来存储关键帧的采样值，这些值将用于插值计算。在动画播放时，系统会使用这些采样值进行插值，以计算两个关键帧之间的过渡状态。
  4. 构造函数 constructor(object: THREE.Object3D, time: number, value: Object3DAttributeData)：构造函数初始化关键帧的基本属性，包括对象引用、时间点、属性值等。它还生成了 uuid 并填充了 sampleValues 和 parameterPositions 数组，以便在后续操作中使用。
  5. 更新方法 update()：update 方法用于更新关键帧的采样值和参数位置。当关键帧的时间点或属性值发生变化时，这个方法可以确保关键帧的数据保持最新状态。它会清空并重新填充 sampleValues 和 parameterPositions 数组。
  6. 派生类的扩展 派生类：KeyframeProto 是一个抽象类，它定义了基本的接口和行为，但具体的实现留给了派生类。例如，ObjectKeyframe, QuaternionLinearKeyframe, QuaternionBufferKeyframe 等类可能会根据不同的动画属性（如位置、旋转等）实现不同的逻辑。

这个 KeyframeProto 类为关键帧系统提供了一个灵活的基础结构，支持多种类型的动画属性。通过抽象化 attribute 和 value 等关键属性，它为各种派生类提供了统一的接口，使得不同类型的关键帧可以在同一系统中无缝协作。同时，它还通过 update 方法保持数据的实时性，确保动画的精确性和一致性。

时间轴管理

开发可视化的时间轴，用于显示和操作动画关键帧的时间分布。

过渡效果生成

实现关键帧之间的自动补间（interpolation）算法，生成平滑的过渡动画。

视图设计

在设计“Animation”模块的用户界面时，我们的目标是实现功能性与直观性的平衡。我们希望即使是初学者也能快速上手，同时为高级用户提供足够的深度和灵活性。

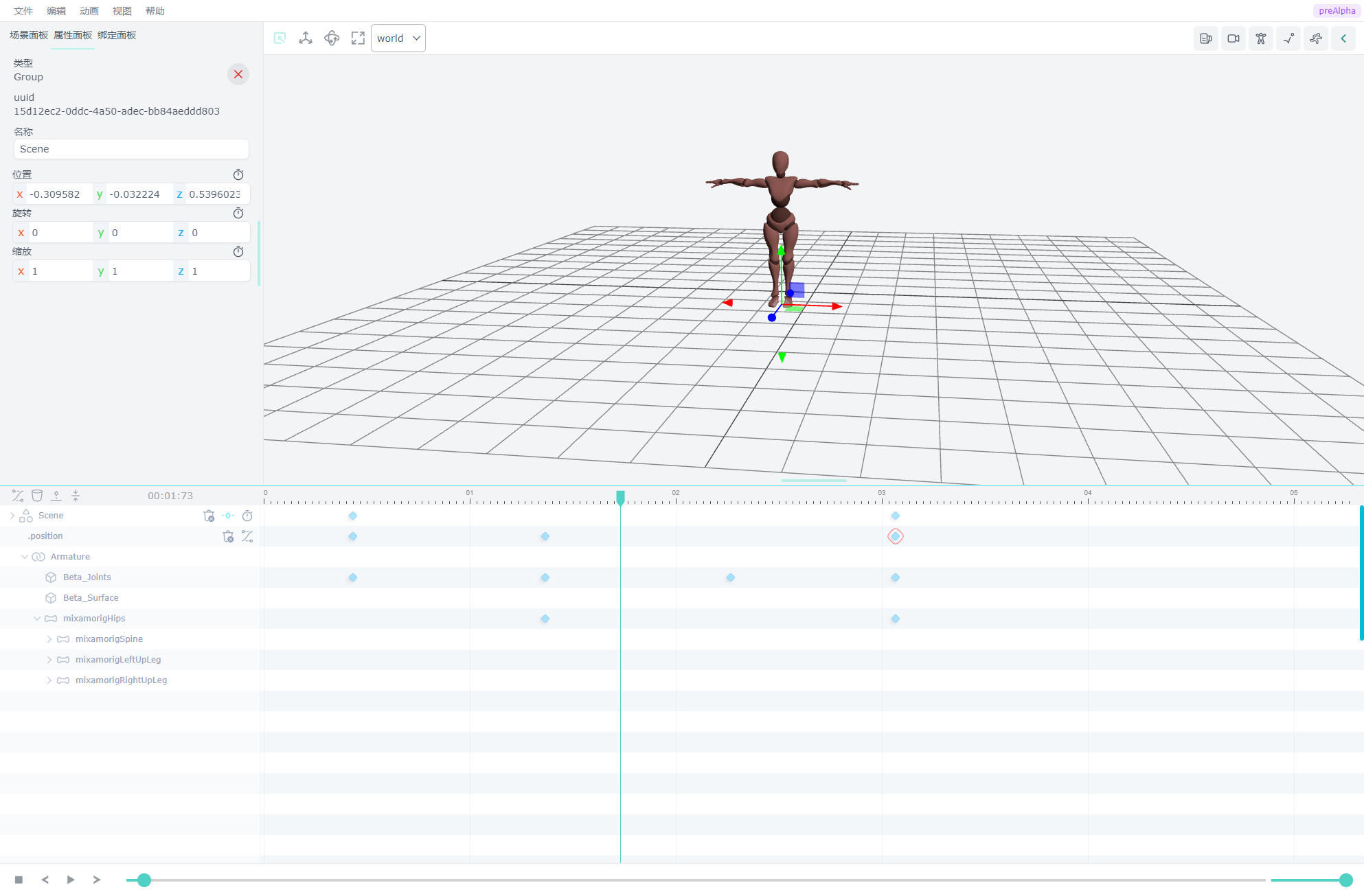

模块的UI布局采用了时间轴为核心的设计，用户可以直观地查看和编辑关键帧的位置和内容。通过拖放操作，用户可以轻松地调整关键帧的时间和属性。此外，我们还加入了实时预览功能，允许用户在编辑过程中随时查看动画效果。这种即时反馈不仅提高了工作效率，也减少了反复调整的时间。
